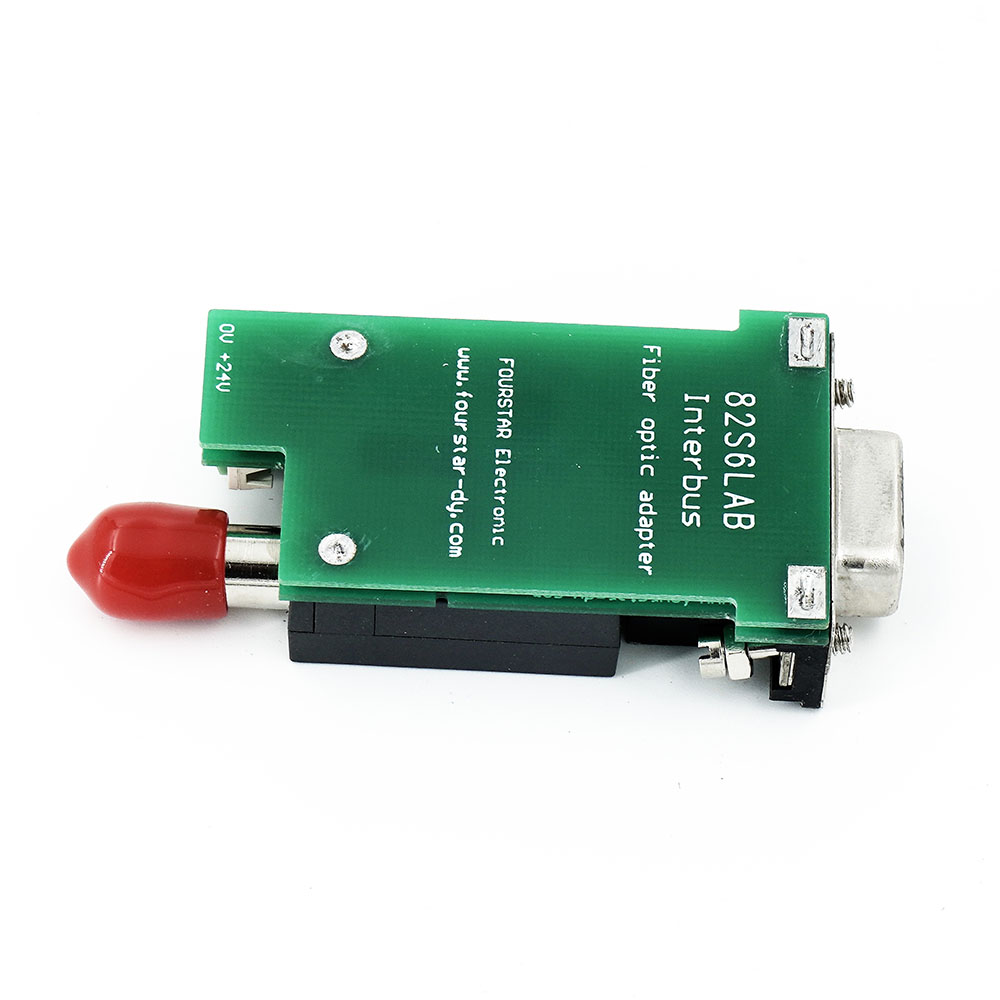

產品簡介
迷你型Interbus多模光纖適配器。插接Interbus設備的REMOTE OUT口，需與IBS-FO-IN-M配對使用。單纖雙向傳輸，實現Interbus信號光纖遠距離傳輸，徹底解決通訊中的電磁干擾、地線環路干擾和雷電破壞等工程難題。數據無延時透明傳輸，無需改動原有的通信協議和軟件，速率0～10Mbps自適應。適用光纖：多模62.5/125um、50/125um，光纖傳輸距離：0～2km，ST光纖接頭，-40～+85℃工業級工作溫度。
技術參數
參數分類 | 項 目 | 指 標 |
光口參數
| 光口數量 | 單個光口，單纖雙向傳輸。 |
光纖類型 | 型號IBS-FO-OUT-M和IBS-FO-IN-M，使用多模光纖62.5/125um、50/125um。 型號IBS-FO-OUT-S和IBS-FO-IN-S，使用單模光纖9/125、10/125、8.3/125um。 | |
光纖接口 | ST接頭，不能選配SC和FC接頭。 | |
波長 | 1310nm/1550nm。 | |
發射光功率 | -6dBm。 | |
接收光靈敏度 | -18dBm。 | |
通訊速率 | 0～10Mbps無延時自適應。 | |
光纖最大傳輸距離 | 多模光纖2公里；單模光纖10公里。 | |
通訊協議 | 物理層透明傳輸，上層協議支持Interbus網絡500Kbps和2Mbps通訊協議。 | |
通用參數
| 工作電壓 | 由Interbus設備的REMOTE口供電或外接24VDC±10%供電。 |
功耗 | 0.5W。 | |
支持網絡拓撲 | Interbus REMOTE OUT和IN之間點對點傳輸。 | |
隔離電壓 | Interbus接口-電源端子-光口三方全隔離，隔離電壓1500VDC。 | |
防護等級 | IP20 | |
工作溫度 | -40℃～+85℃。 | |
外形尺寸 | 52mm×27mm×14mm（長×寬×高）。 | |
重量 | 40克。 | |
安裝方式 | 直插Interbus設備的REMOTE OUT口或IN口的DB9插座。 | |

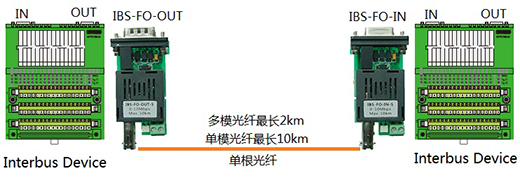

應用拓撲
