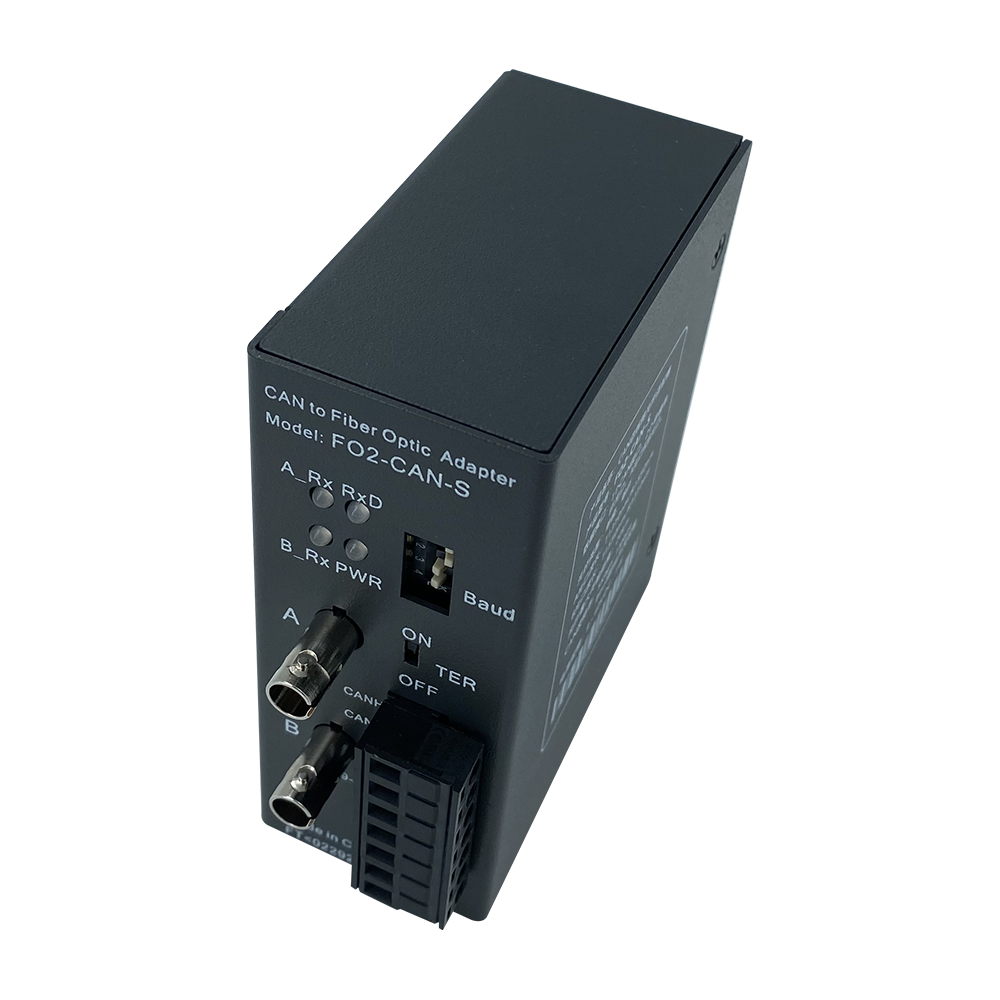

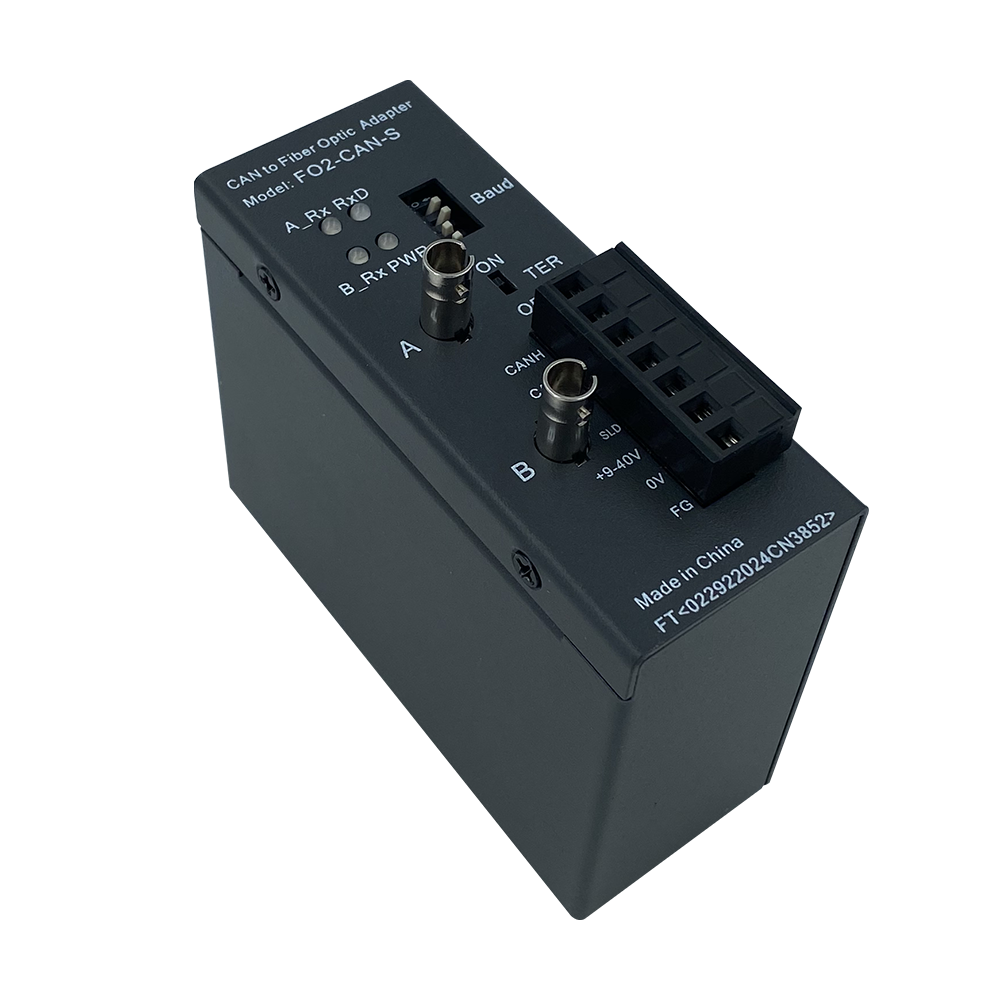

參數分類 | 項 目 | 指 標 |
光口參數 | 光口數量 | 雙光口（A光口和B光口），單纖雙向傳輸。 |
光纖類型 | 單模9/125、10/125、8.3/125um。 |
光纖接口 | 標配ST光纖接頭，不支持SC和FC光纖接頭。 |
波長 | A光口：1310nm發/1550nm收；B光口：1550nm發/1310nm收。 |
發射光功率 | -6dBm。 |
接收光靈敏度 | -18dBm。 |
光纖最大傳輸距離 | 單模光纖最大傳輸20公里。 |
電口參數 | 接口類型 | 插拔式接線端子。 |
通訊速率 | 5Kbps～1Mbps由撥碼開關設置。 |
電纜最大傳輸距離 | 與通訊速率密切相關，符合CAN標準協議距離。 |
通信電纜規格 | CAN總線專用電纜或屏蔽雙絞線，特性阻抗120歐，線間電容≤50pf/m，導體截面積≥0.5mm2，當電纜長度超過1km時，導體截面積≥1.5mm2。 |
終端電阻 | CAN口內置終端電阻，由面板開關切換。 |
接口保護 | CAN接口具有顯性超時保護和防雷擊浪涌保護器，可重復性浪涌容量：Ipp=100A（10/700us，4kV），符合標準：ITU-TK20/21、VDE 0433，±15KV ESD（靜電）保護。 |
通訊協議 | 符合CAN2.0A和2.0B規范，支持DeviceNet、CANopen、SDS、NMEA2000、SAE J1939、SAE J2284等所有基于CAN接口的上層協議。 |
通用參數 | 工作電壓和功耗 | 供電電壓：9～40VDC之間寬電壓，不受電源電壓波動的影響，帶電源極性接反保護和浪涌保護，產品內部經DC/DC隔離模塊將外接電源與內部電路隔離，本產品的功耗小于1W。 |
接口隔離 | 電源端口-CAN口-光口之間相互隔離，隔離電壓1500VDC。 |
防護等級 | IP20 |
工作溫度 | -20℃～+75℃。 |
外形尺寸 | 78mm×40mm×100mm（長×寬×高），重量350克。 |

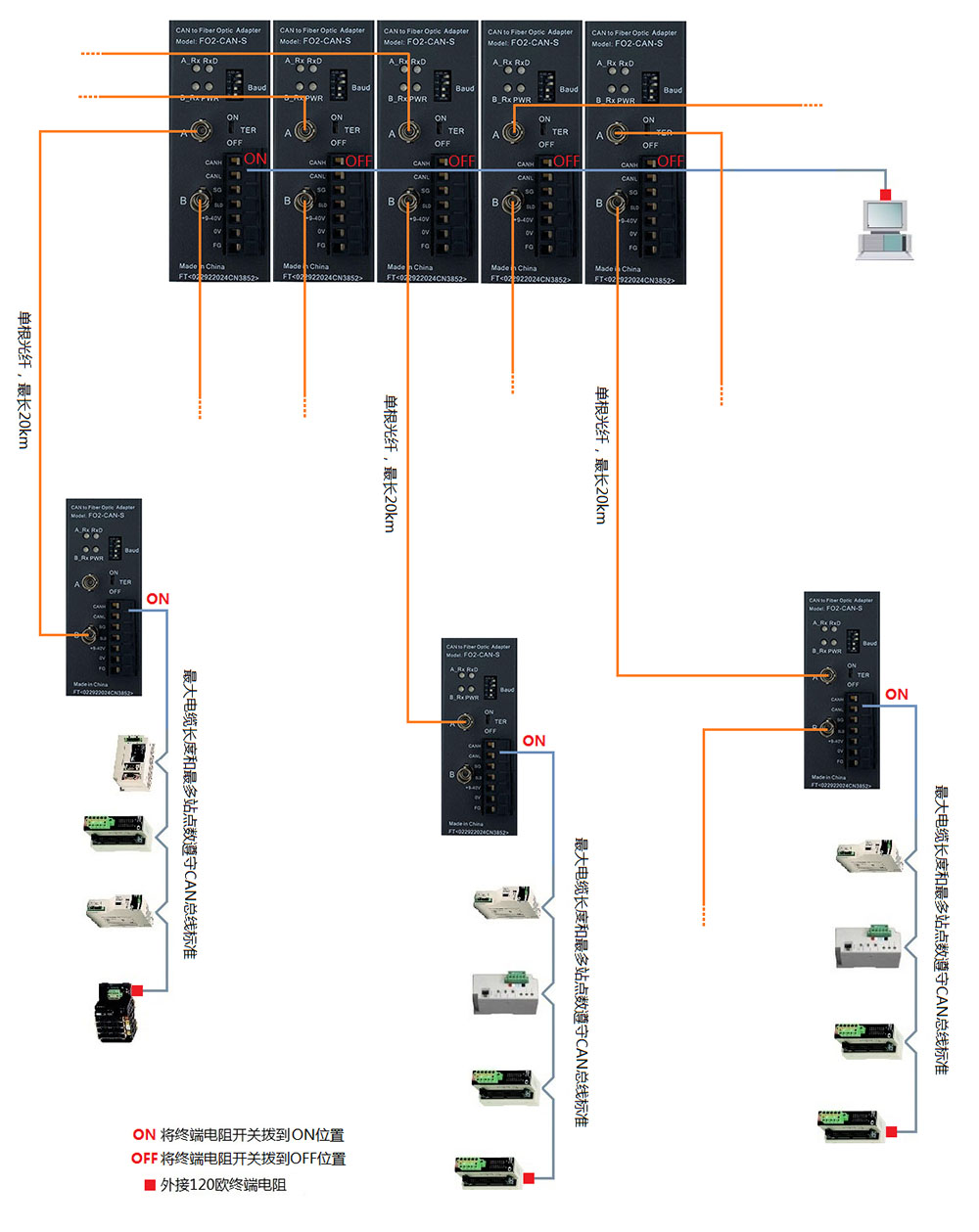

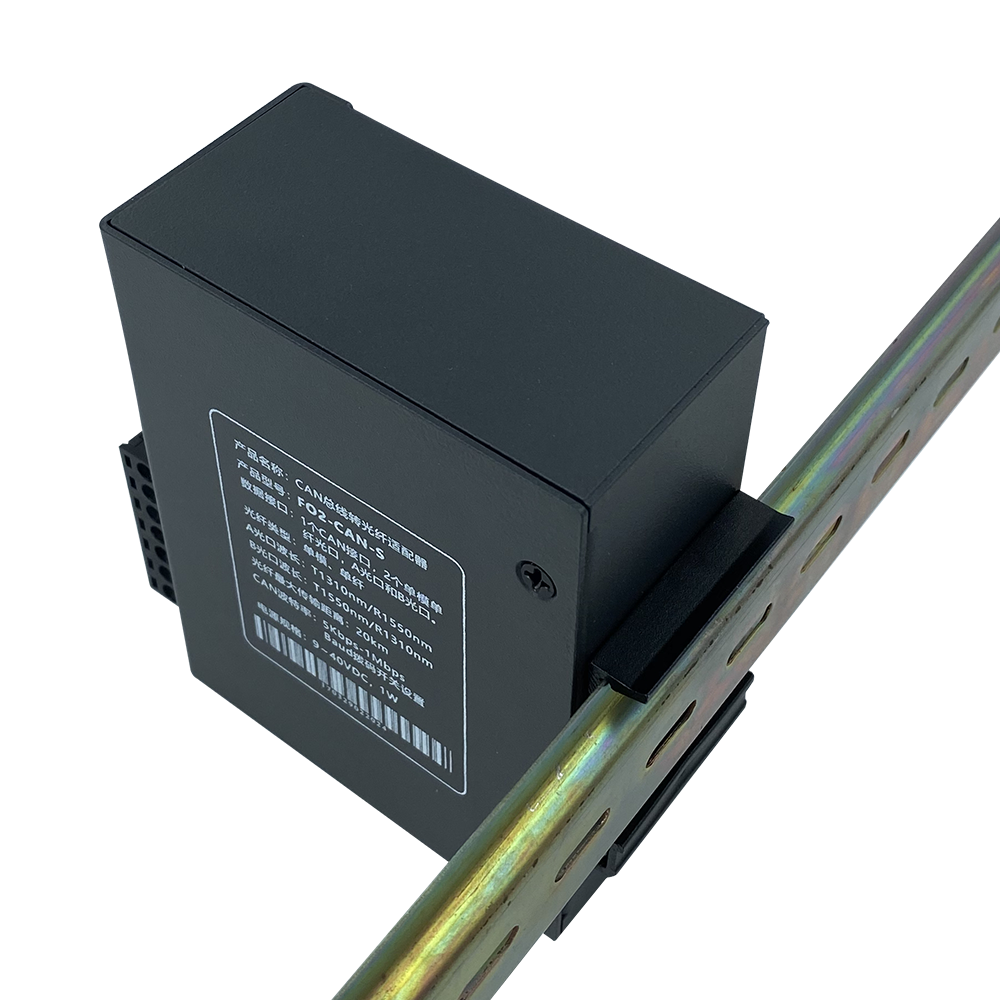

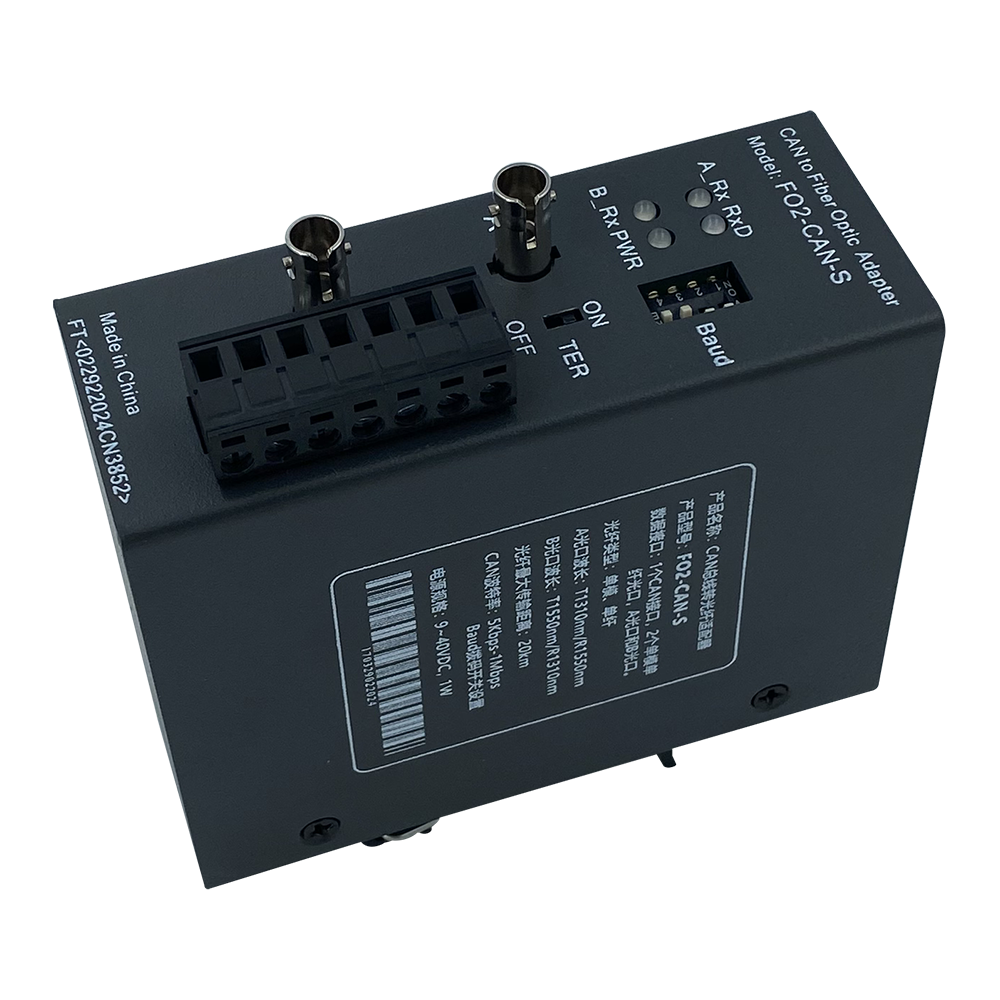

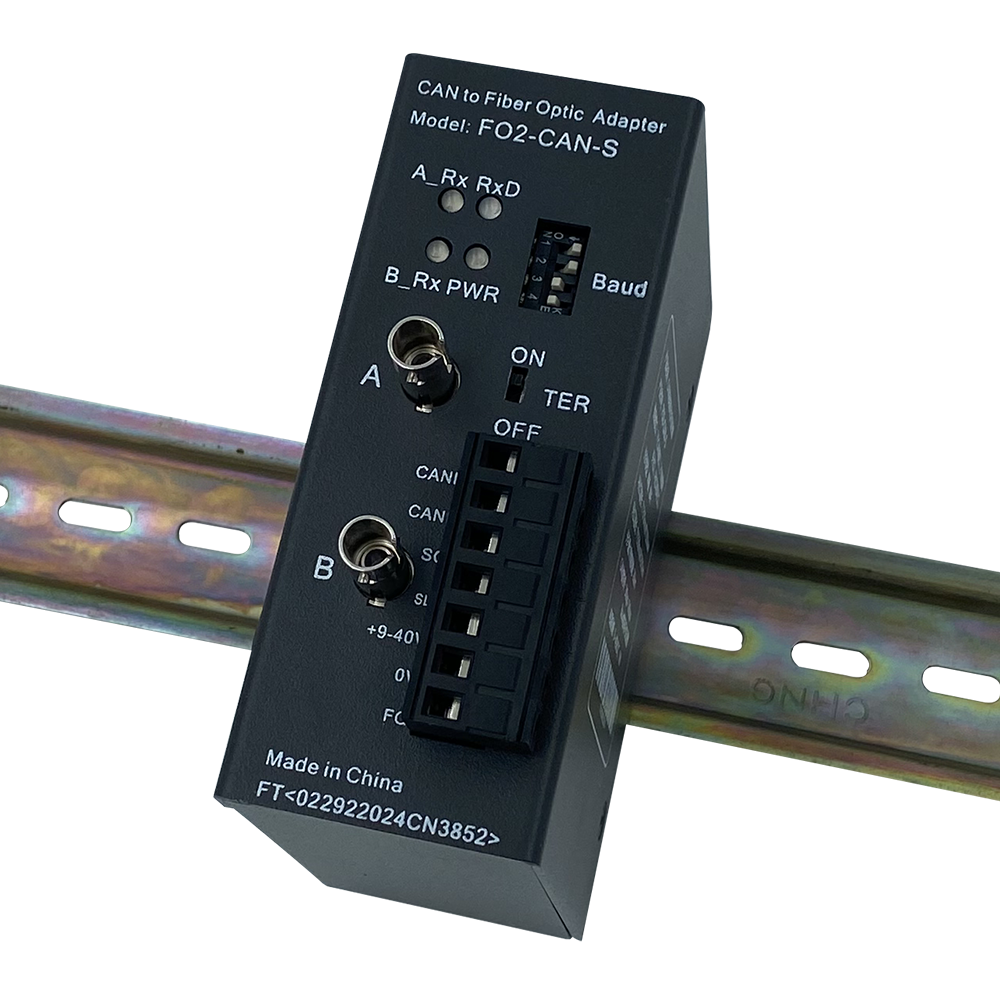

安裝方式 | DIN35mm標準導軌安裝。 |
