四星電子的單對以太網交換機IE3-10T1L5、單對以太網介質轉換器IE-10T1L、單對以太網中繼器RPT-10T1L，其單對以太網接口采用的是符合IEC63171-2標準的SPE連接器插座，用戶需自行購置對應的符合IEC63171-2標準的SPE連接器插頭和相應的SPE通信電纜，該插頭有一下兩種形式：

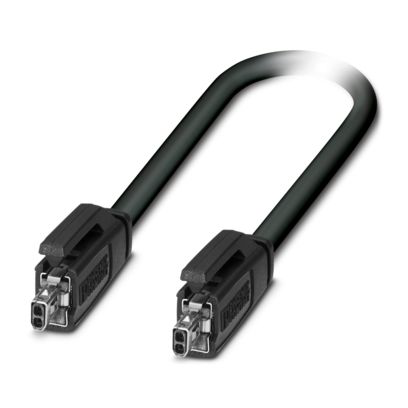

1、一體成型的插頭和電纜，如下圖：
這種一體成型的插頭和電纜，廠家通常已經做成幾米至幾十米的不同長度，用戶需更長的電纜時，為節省費用，通常將其從中間剪斷，再經端子連接一段雙絞線電纜。
在貿澤電子網站www.mouser.cn上輸入關鍵詞“單對以太網”能夠購買到。

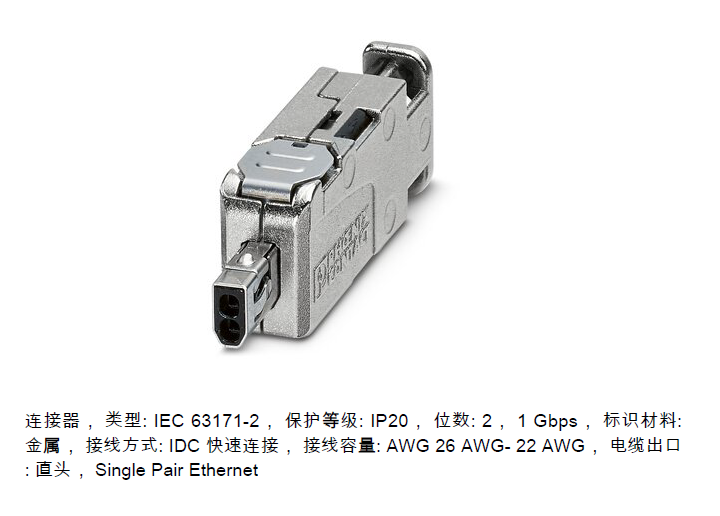

2、可裝配式SPE連接器，如下圖：
用戶可根據不同的電纜長度自由裝配這種連接器插頭。
在淘寶www.taobao.com上輸入關鍵詞“SPE連接器”能夠購買到。

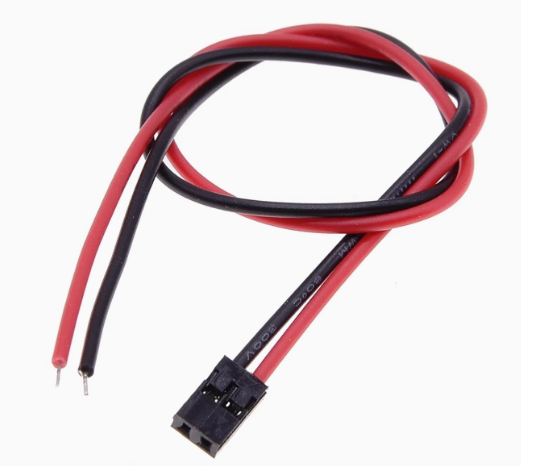

3、作為一種臨時應急方法，可以用2.0mm杜邦線，單排1×2P來臨時代替IEC63171-2標準的SPE連接器插頭，如下圖所示：
在淘寶www.taobao.com上輸入關鍵詞“2.0杜邦線”能夠購買到。

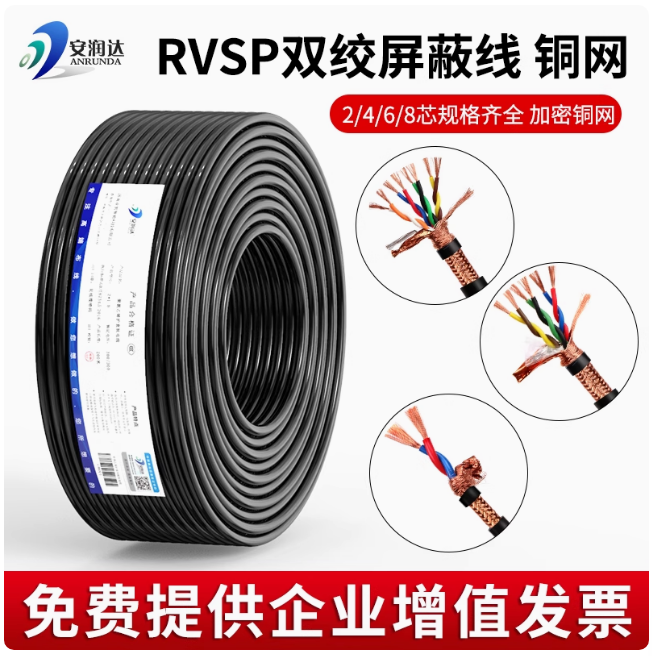

關于單對以太網用雙絞線專用電纜，目前一些歐洲廠商有生產這類電纜，價格較貴，我們測試了國內廠家的無氧銅RS485雙絞線電纜，其性?xún)r(jià)比也不錯，有0.3mm2到2.5mm2不同的規格，完全可用于單對以太網和Ethernet-APL系統。
淘寶鏈接：
